生殖医学中心建设技术探讨

武汉华康世纪洁净室技术工程有限公司 王海 闫田 李良华


摘要:生殖中心建设目前除了《综合医院建筑技术规范》GB51039-2014和卫生部2003年颁布的《人类辅助生殖技术规范》有少量提及外,没有针对性的设计、施工及验收要求,对此,本文结合以往生殖中心的建设经验,对相关专业的要求及注意事项进行探讨。
关键词:生殖中心  洁净技术  胚胎培养

根据国家卫健委数据,截至2018年底,中国经批准开展人类辅助生殖技术的医疗机构已达497家,近年来,每年人类辅助生殖各项技术类别总周期数超过100万,出生婴儿数超过30万,接待服务人群仍在持续增加,可见建设高标准生殖中心也成为顺应需求的一个趋势,但生殖中心建设不同于其他科室,首先从就医对象看就诊患者不同于一般患者,需要为他们营造温馨氛围,体现生命之源的理念,且需要保护患者隐私,其次从生殖技术上需要有科学、合理的布局和工艺流程,满足使用要求的洁净工程,并具备可升级的灵活性。且生殖中心建设目前除了《综合医院建筑技术规范》GB51039-2014和卫生部2003年颁布的《人类辅助生殖技术规范》有少量提及外,没有针对性的设计、施工及验收要求,对此,本文结合以往生殖中心的建设经验,对相关专业的要求及注意事项进行探讨。

一、平面布局及选址

首先生殖中心的选址需注意2大点:远离环境污染;远离医源性污染。

其次平面设计时需严格按《卫生部关于修订人类辅助生殖技术和人类精子库

相关技术规范、标准及伦理原则的通知》,保证项目校验通过。

主要场所面积要求:

①超声室:使用面积不小于15平方米,环境符合卫生部医疗场所III类标准;

②取精室:与精液处理室邻近,使用面积不小于5平方米,并有洗手设备;

③精液处理室:使用面积不小于10平方米;

④取卵室:供B超介导下经阴道取卵用,使用面积不小于25平方米,环境符合卫生部医疗场所II类标准;

⑤体外受精实验室:使用面积不小于30平方米,并具备缓冲区。环境符合卫生部医疗场所I类标准,建议设置空气净化层流室。胚胎操作区必须达到百级标准;

⑥胚胎移植室:使用面积不小于15平方米,环境符合卫生部医疗场所II类标准。

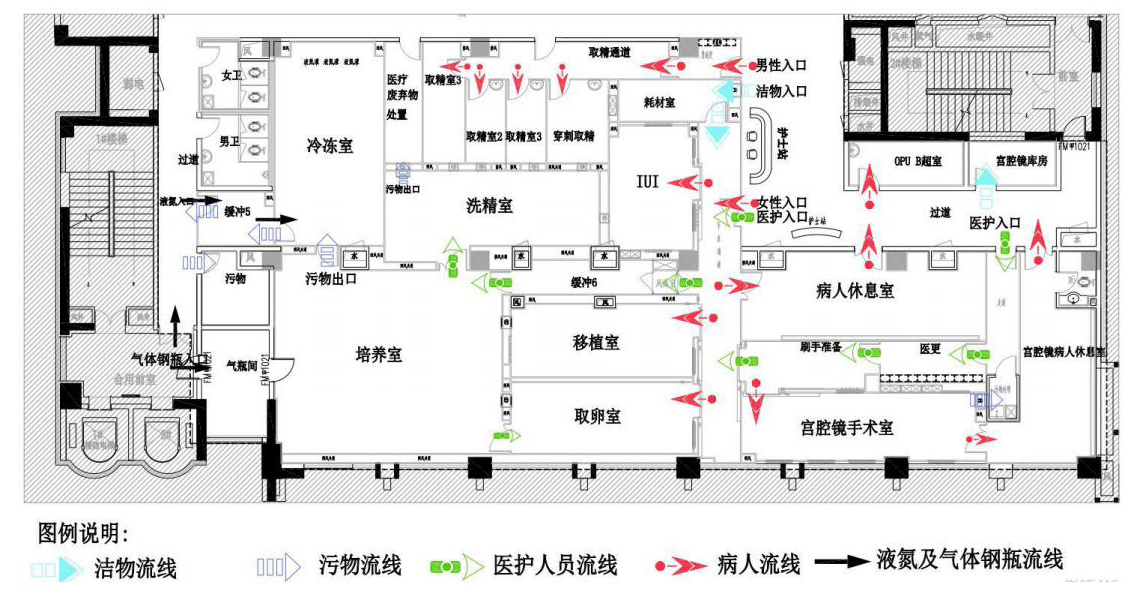

平面流程应按以下几大流程来考虑:

女患流程、男患流程、医护流程、洁物流程、污物流程、气瓶液氮罐流程。

王海等:生殖医学中心建设技术探讨


原则上各功能室之间毗邻,方便操作者交流和行走路线最短,以胚胎培养室为中心,其他功能室毗邻胚胎培养室分布。取精室紧邻精液处理室,注意隔音,保护患者隐私。工作站与胚胎移植室和取卵手术室传递窗临近。

其他注意事项如下:

A.胚胎培养室需配备资料室;

B.精液处理室采用狭长型,可方便对接多个取精室;

C.睾穿室入口建议医患分流;

D.胚胎培养室超净工作台需垂直于传递窗,方便医护人员操作;

E.取卵及移植室床位需床尾朝向胚胎培养室,方便医护人员操作;

F.实验室设备摆放,尽量减少热台和孵育箱两个区域的距离;


王海等:生殖医学中心建设技术探讨

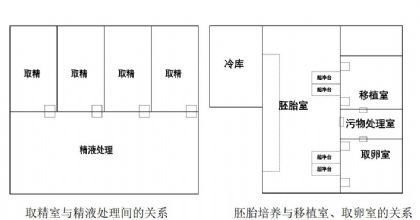

取精室与精液处理间的关系           胚胎培养与移植室、取卵室的关系

二、装饰装修

装饰主要在于材料的选择上,保证无有害气体释放、环保、防滑、阻燃、耐磨、抗静电、耐腐蚀、易清洁。

墙板选择上,选用抗菌面层的专用板材,保证面层不生锈、抗冲击性能优越、加工性能好、表面平整。

门体气密性好,门与地面设置密封条。其中手术室、移植室、取卵室、胚胎培养室的入口应设置自动气密封门。胚胎培养室与液氮存放间之间门体也宜采用自动门,方面工作人员使用。

墙地面以及墙顶面连接处采用圆弧过渡,易于清洁。

地面常用的材料为PVC卷材,其具备较好的抗菌、耐磨、抗酸碱特性,且环保不含甲醛,也可采用更优的橡胶卷材。但需注意考虑液氮的泄露对地面的腐蚀,冷冻储存室地面材质应具备抗冻、防滑、易清洁特性,通常采用花纹不锈钢板。

取卵室、移植室的净化级别较高,可将器械柜、气体面盘、插座箱等墙面嵌入式安装处理,保证稳定的气流组织,避免室内存在死角,类似手术室的安装方式。

净化区与非净化区之间需要物品传递的应设置传递窗,移植室、取卵室与胚胎培养室之间应设置传递窗,并配置恒温装置。取精室的传递窗应设置成单向可视,保证病人的隐私性。

当胚胎培养室靠近外窗时,应设置合理的遮光措施,考虑布艺窗帘容易产尘,且其不宜清洗消毒,因此不建议在净化区设置布艺窗帘,通常采用双层玻璃中带可调百叶窗户,手动控制百叶角度,使用方便也有利于清洁消毒,保证室内洁净度。

 三、净化空调

生殖中心净化区需考虑的技术指标包括洁净度、温度、相对湿度、静压差、换气次数、新风量、噪声、VOC等,特别是胚胎培养室,其环境状态对成功率有极大的影响,因此生殖中心空调系统在达到要求的技术指标外,还应有较强的可靠性和安全性。

生殖中心净化区主要设计参数表:

名称

净化级别

最小静压差

换气次数

新风量

噪声

温度

相对湿度

相邻低级别洁净室

(次/h)

(次/h)

dB(A)

(℃)

(%)

胚胎培养室

千级

8

50~60

5

≤60

18~26

30~60

胚胎培养缓冲间

千级

5

50~60

5

≤60

18~26

≤65

冷冻间

万级

5

25~30

2~3

≤60

21~27

≤60

精液处理室

万级

5

25~30

3~4

≤60

21~25

30~60

移植室

万级

5

25~30

3~4

≤49

21~25

30~60

植入室

万级

5

25~30

3~4

≤49

21~25

30~60

洁净通道、辅房

十万级

5

15~20

2~3

≤60

21~27

≤60

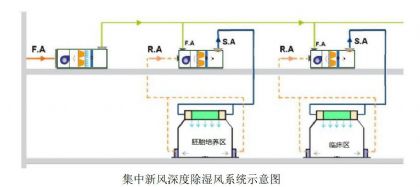

 系统配置:考虑实验室区与临床区的使用功能及工艺流程均有明显的区分范围,建议该两个区域的空调系统分开配置,对于规模较大的生殖中心,胚胎培养室面积大,可独立配置空调系统,降低机组规格,避免噪声影响。同时胚胎培养室配置备用空调机组,确保其空调系统可不间断运行。因净化级别高,新风比相对较小,采用新风集中深度除湿处理,避免一次回风造成的严重冷热抵消,有效降低运行能耗。

王海等:生殖医学中心建设技术探讨


气流组织:净化级别为万级和千级的房间应采用上送侧下回风,良好的气流组织有利于洁净度的控制。胚胎培养室的送风口应避开培养箱布置,以免气流对胚胎培养造成影响。

冷热源配置:根据以往项目经验,生殖中心的温湿度控制主要存在以下问题,一是因冷热源与大楼共用,但生殖中心室内冷热负荷与普通区域不一致,导致室内不能到达要求的温湿度;二是采用的水系统供水温度过高导致的除湿能力不足,湿度失控;对此,建议采用如下方案,确保生殖中心特别是胚胎培养室的恒温恒湿安全可靠:

A.整个科室要求配置全年冷热源时,冷热源优先考虑采用氟系统。

B.当大楼提供冬夏季冷热源或要求采用水系统时,胚胎培养室所处的空调系统冷热源采用氟系统,集中新风处理机组采用水系统+氟盘管深度除湿。

C.胚胎培养室系统可配置独立的新风处理机组,其冷热源采用氟系统。

胚胎培养室空调系统控制面板设置于胚胎培养室内。

VOC控制:特殊于其他净化空间要求,生殖中心对VOC的含量要求极为敏感,其不能通过高效过滤器隔阻去除,因此往往也是净化设计时忽略的问题,通常可在送风系统(机组或送风管道上)设置高猛酸钾或活性炭吸附装置,有效降低室内VOC含量,并配合室内空气质量监控系统,确保胚胎培养室内环境满足要求。

常用活性炭过滤器规格表:

型 号

外形尺寸

去除效率

活性炭含量

压降(Pa)@风量(m/h)

××(mm)

(%)

(kg)

HACB-242412-4V

610×610×292

95

18

140@3600

HACB-241212-4V

610×305×292

8.5

150@1800

HACB-122412-2V

305×610×292

8.5

150@1800

HACB-121212-2V

305×305×292

4.2

160@900



排风系统:根据功能需求及保证整个系统风量平衡配置排风系统,排风风口应设置中效过滤器。冷冻间为防止液氮大量泄漏,需配置紧急排风系统,室内手动控制启停。

显微操作区域涉及高精度操作,应避免震动影响,因此,空调机组、室外机等空调设备应远离类似区域。

四、电气配置

生殖中心的电气技术配置包括照明、动力、信息采集、安全可靠等技术指标。

照明方面,普通照明、插座、等电位、空调配电等常规设计即可,但应考虑以下特殊配置:

受精卵在强光照射下容易被杀死,所以可将胚胎培养室一部分照明灯源采用色温较低的黄光灯源,或在墙面上设置亮度可调的壁灯,保证实验的成功率。若采用的壁灯为外凸式,壁灯安装高度要控制在1.8米以上。

因实验室通常除以低照明的环境下,可在墙面高度0.3m的合适位置设置地脚灯,方便工作人员行走。

每个取精室门口可设置“有人”“无人”指示灯,切换开关放在房间内或与门锁连锁。

非净化的医疗相关房间建议设置紫外线消毒灯,且配置相应定时开关,在合适的时间由护理人员进行消毒操作,同时开关应安装在隐蔽位置,并设置明显的标识,防止误操作。

有治疗功能的房间至少应有1个灯具应有应急电源供电。

不间断电源:每台胚胎培养箱均必须配置一个UPS供电插座,适当预留部分备用,有条件的可采用一用一备。考虑培养箱需要有可靠的供电,建议一个UPS供电回路不超过5台培养箱,同时为保证整个夜间能不间断供电,UPS电源容量应能保证持续供电12小时以上。

弱电系统方面,网络、电话、门禁、监控、呼叫、背景音乐等常规设计考虑, 胚胎培养室内需无死角监控,至少应对角放置摄像机;每台超净台宜预留一个网点备用;取精室壁挂电视布置一个网点;PGD、胚胎培养、精液处理等功能房间预留足够网点。门禁建议配置指纹+虹膜识别。

实验室环境监控系统:对室内的温度、湿度、PM2.5,氧气含量、二氧化碳含量,VOCs等实施监控,良好的实验室环境能最大限度维持胚胎发育潜能。

设备监控:培养箱、液氮罐、气体管道压力、UPS电量、断电报警等。

实验室核对系统:生殖技术涉及夫妇双方,必须要求安全保障,一一对应。因人工核对具有人员分心、注意力盲区、耗时长等缺点,建议配置电子核对系统,能保证样本匹配无误。

五、医用气体

管道材质:二氧化碳、混合气、氮气管道可采用316L脱脂不锈钢管,考虑铜离子对胚胎发育有一定影响,因此不建议培养箱供气管道采用紫铜管。

终端设置:采用终端调压面板,面板含减压阀、压力表,应能独立调压,培养箱可以串联后连接到一个终端上,每4~6个培养箱配备一个终端。并考虑1~2个备用终端。

终端位置:当胚胎培养室面积较大,大多会设置中岛培养箱,气体和电气管线需从功能柱中穿下,功能柱上设置终端调压面板。也有部分培养箱靠墙设置,则相关终端应设置在对应墙面上。具体设置方式应依据平面布局配置。

关于培养箱:目前多数医院采用的是cook(小培养箱)和thermo fisher(大培养箱),cook适用混合气终端,thermo fisher适用二氧化碳终端,超净工作台旁设置二氧化碳终端。另外,准备箱需配置氮气终端。所以,每个项目都应该了解培养箱的规格型号后再采用适用终端。

六、结语

高标准的生殖中心建设需从前端规划、设计做起,每一个生殖中心有相似之处,但从地理位置、平面布局、科室使用等来看均存在很多的不同,因此,需在设计时周全考虑,深入沟通,注重细节,才能为更好的建设生殖中心打下坚实基础。
